分享空氣源熱泵高效兩聯供和二聯供優化配置方案
一、空氣源高效兩聯供和低效兩聯供的主要區別
首先，空氣源高效兩聯供和低效兩聯供的主要區別是什么?經差異化實驗對比，主要區別在于地暖末端結構和連接方式。因為大家也清楚低效兩聯供就是空氣源熱泵水機+直供式地暖，所以容易出現問題的地方就是配置的地暖末端系統!
其次，導致對兩聯供技術不成熟的誤解原因：不重視地暖末端及流速、誤認為水箱的主要功能是蓄熱而非降低流速、不重視聯動溫控等造成的。

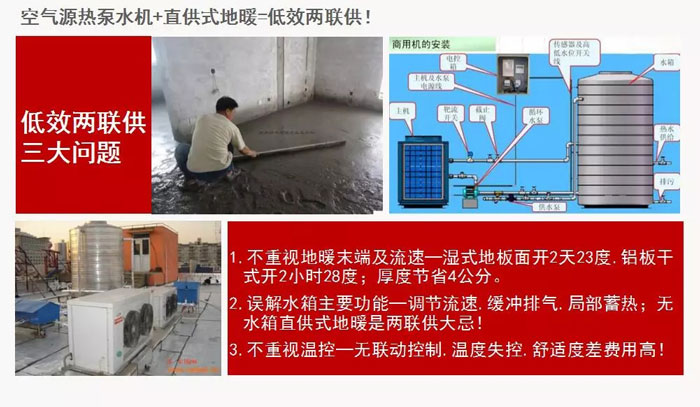

主要表現為：
1、不重視地暖末端結構及流速，導致濕式地板面開啟2天后才能達到23度。而使用鋁板干式高效地暖則開啟2小時就可以達到28度，鋪裝厚度可節省4公分。
2、誤解了水箱的主要功能，因為水箱的主要功能就是調節流速、緩沖排氣、局部蓄熱，其次，無水箱直供式地暖是兩聯供大忌。
3、不重視溫控，這樣會導致無聯動控制、溫度失控、舒適度變差，以及增加采暖費用。

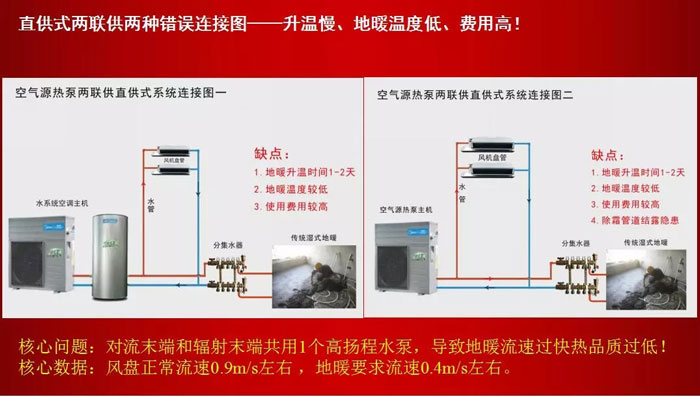

根據前面兩聯供的問題查找，我們發現很多兩聯供系統圖是錯誤的，并做了兩種錯誤連接的示范，如下圖：
可以得出結論：無水箱直供式地暖是兩聯供大忌。而且這一點在北方地區沒什么感覺，在南方地區很明顯!
二、不同地暖末端系統對兩聯供品質影響差異
既然說到差異化，那就要做不同地暖末端系統客觀比較，包括表面溫度、升溫時間、盤管長度、總成厚度四方面的主要數據。
1、不同地暖末端優缺點對比：
1)傳統DN16或20管濕式地暖末端：混裝戶型地板面溫度過低約23度;每回路最大可鋪13m2。
缺點：地板區不夠熱;占10公分層高;升溫過慢白天不能關;向下傳熱損失較大不夠節能;熱惰性大難做輻射供冷補充!
優點：地磚面溫度舒適;初投資略低。
2)常規DN16管干式地暖末端：房間地板面約25度;每回路最大可鋪15m2;節省5公分層高。
缺點：地板區溫度略低;初投資略高;供冷輻射量較小。
優點：地磚面溫度高;不額外占層高;升溫快褪溫適中白天可以關;地面絕熱使用費相對低;夏季空調更涼爽。
3)毛細管濕式地暖末端：地板面溫度約25度;每回路最大鋪5m2。
缺點：地板區溫度略低;占10公分層高;升溫慢白天不能關;向下傳熱損失較大不夠節能;熱惰性大難做輻射供冷補充;回路多難施工;初投資較高。
優點：地磚面溫度舒適;毛細管宣傳概念強。
從以上不同地暖末端的優缺點對比中，可以看出主要是表面溫度、升溫時間、盤管長度、總成厚度方面進行比較。其中，表面溫度直接影響室內溫度;升溫時間影響用戶體驗;盤管長度影響流速;總成厚度影響層高。
2、不同地暖末端技術詳細對比：
上圖，是4種不同地暖末端系統的詳細比較，大家可以對比一下，你會發現不同的地暖末端系統帶來的功能和體驗都不同。而且這里面涉及到的技術問題很多，比如南方地區很多兩聯供地暖做不熱等。以上表格是我準備了很久才整理出來的，可以說是兩聯供真正的干貨，因為你可以直接拿來用。
3、不同地暖末端系統對兩聯供品質影響上的差異：
我們所說地暖末端系統三大件，就是水箱+溫控+地暖末端，想要把兩聯供系統做好，就要掌握下面這些技術和方法。
1)水箱：
A.水箱的三大功能：①調節流速和壓力，實現0.9m/s→0.4m/s的低流速和低于0.3MPa的低水壓;②緩沖排氣，得以消除夜間頻繁啟動;③局部蓄能，實現緩解化霜、降溫的作用。
B.水箱的配置方法：①建面≤150m2，配3口60升的水箱，不需要加水泵，適合中小型建筑面積;②建面≥150m2，配4口80升以上的水箱，需要加水泵;③大宅按地暖面積/2配水箱容量;④按地暖面積/3配主管內徑。
2)控制：
A.普通地暖溫控，也就是風盤控制系統+地暖控制系統。冬季只能開地暖控制系統，夏季只能開風盤控制系統。
B.精準冷暖溫控，也就是溫控中心。這一塊是目前比較稀缺的，也對兩聯供系統的舒適性和節能性有很大的幫助。但是有一點，如果要做地面輻射供暖補充就必須要采用溫控中心。這里所講的帶地面制冷的兩聯供叫高效二聯供，對流輻射雙末端同時運行，就像東北二人傳，這種叫法比較形象好理解，與雙末端單獨運行的兩聯供有個區分。
3)地暖末端：(以下結果數據是指房間升溫時間和混裝戶型地板表面溫度)
A.DN16或20管用水泥回填的屬于濕式地暖：①直供式連接，1～2天約23℃;②二次水箱，半天24℃(13m2/路，總成10cm)
B.DN10毛細管屬于濕式地暖：①直供式，1～2天24℃;②二次水箱，半天25℃(4m2/路，總成10cm)
C.DN16管鋁板屬于干式地暖：①直供式，半天24℃;②二次水箱，6小時25℃(15m2/路，總成5cm)
D.DN13管鋁板屬于高效干式地暖：①直供式，半天25℃;②二次水箱，3小時30℃(12m2/路，總成5cm)
以上的數據是對前面介紹的細化，大家可以明顯看出越到后面效率越高，效果也很明顯。

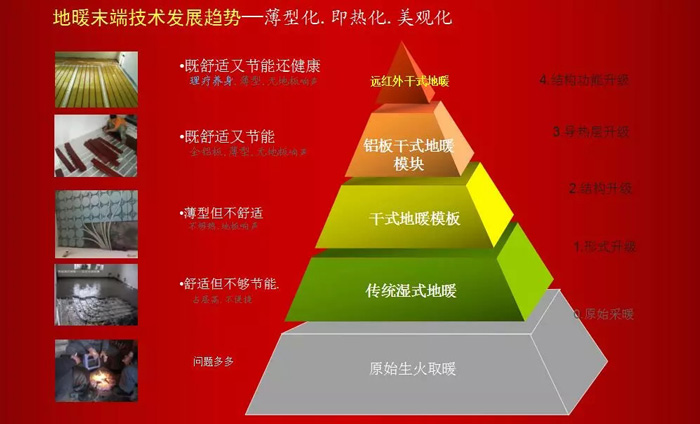

上圖是我做的一個地暖末端在技術上的發展趨勢：薄型化——即熱化——美觀化，這個大家可以看圖了解一下，具體我就不作解說了。
4、空氣源熱泵鋁板干式地暖高效末端
空氣源熱泵鋁板干式地暖高效末端主要采用溝槽鋁板、隔熱反射布和高密度環保擠塑板三層復合，具有大面積單管槽三層結構技術優勢，適合40°～45°熱泵水溫，散熱量高達140W，抗壓強度達20噸/m2。

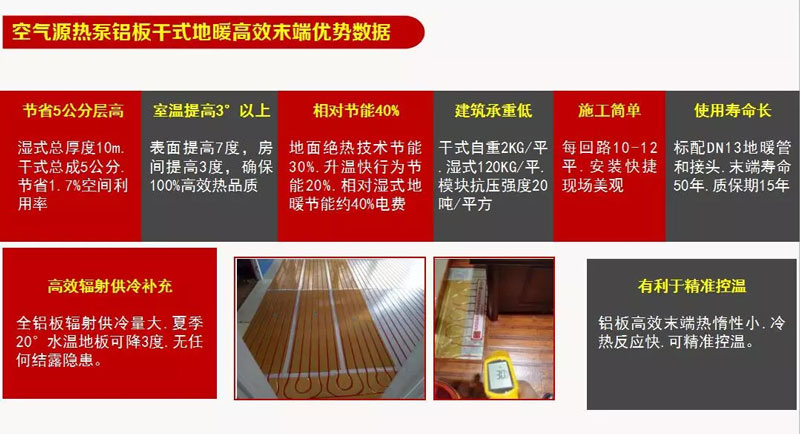

其中，系統標配：1)全鋁板干式地暖模塊;2)分水器;3)DN13地暖管;4)專用接頭。這里我做了一個空氣源熱泵鋁板干式地暖高效末端優勢數據圖，這個很寶貴，具體優勢大家可以看下圖：
三、空氣源熱泵高效兩聯供系統優化配置方案
根據空氣源熱泵高效兩聯供系統的優點和特點，我們做了差異化兩聯供的對比和細化，然后提出了高效兩聯供的優化配置方法和營銷方案，具體內容包含：

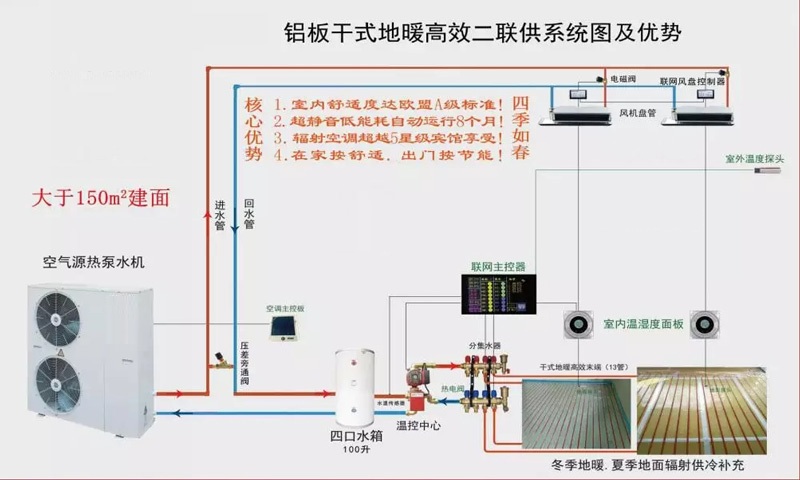

1、高效兩聯供(二聯供)系統標配要點
1)主機。每匹管20m2～25m2干式地暖，大面積平層或復式樓建議采用水力模塊。
2)水箱。150m2以下選60升三口水箱(免水泵);150m2以上選120升左右四口水箱加循環泵;大宅按地暖面積1/2配水箱容量;按地暖面積1/3配主管。
3)溫控。帶地面輻射供冷補充必配溫控中心(二聯供);不帶地面供冷配循環泵和常規溫控器(兩聯供)。
4)末端。DN13管鋁板高效末端每路10m2左右(3.5公分厚)，表面直接鋪地板或地磚;混裝戶型地板區可用加厚5.5公分模塊。
2、現有中央空調單一風機盤管末端存在的不足：
1)空調干燥;
2)噪音和吹風感較大;
3)空調病;
4)制冷采暖不夠舒適;
5)不夠節能。
3、空氣源干式地暖高效兩聯供優勢：
1)冬季無噪音舒適度高;
2)冬季地暖無空調病;
3)夏季空調更舒適;
4)系統更節能(節能回收期12年);
5)初投資相對降低。
4、空氣源兩聯供高效營銷方法——差異化地暖試驗臺：
1)讓客戶直觀看到結構及實際使用數據差異;
2)讓客戶用手摸到表面和背面溫度差異;
3)讓客戶用身體直觀體驗到不同系統的功能結果差異。
5、大戶型采用水電聯動、高效兩聯供和三聯供落地配置方案：
1)空氣源水系統+高效水地暖末端系統(臥室快裝電地暖)，空調地暖兩聯供方案最優!
2)空氣源水系統+高效水地暖末端系統(臥室快裝電地暖)+壁掛爐，空調地暖熱水三聯供方案最優!

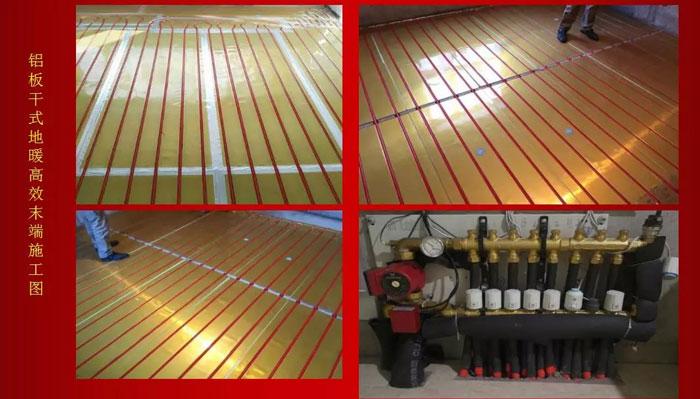

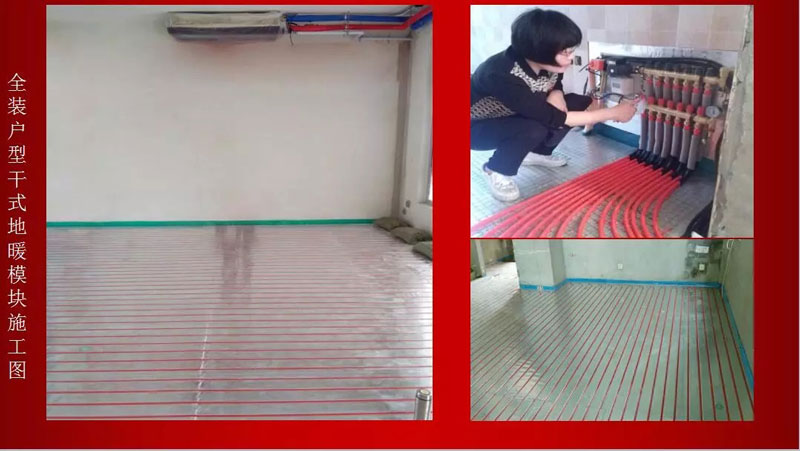

四、高效兩聯供簡易施工配合及案例施工圖
空氣源干式地暖兩聯供施工配合要點：
1、地面平整度及找平厚度
地磚區對地面平整度無嚴格要求，地板區地面平整度必須達到鋪地板要求，否則有地板響聲!
2、地暖模塊鋪設時間

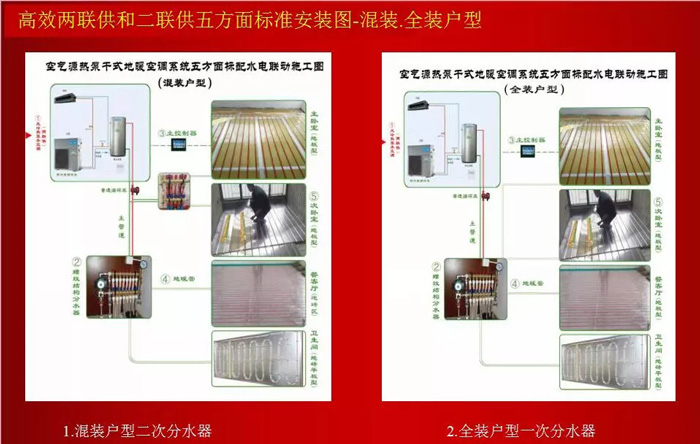

混裝戶型采用二次分水器、局部保護、水電聯動、地磚后貼四種過管工藝。地磚區模塊在貼磚前鋪設，可與主管道一并施工;地板區模塊在鋪地板前鋪設，與主機一并施工;不用水泥回填干式地暖施工配合相對更簡單!
3、水電線管布置要求
沿墻根30cm預留布管，地暖模塊鋪設后用水泥抹平;中間布管必須開槽下地，否則地暖熱損大且有嚴重地板響聲!
4、模塊鋪設及保護
模塊鋪設前需保持房間地面整潔;先鋪防潮墊后鋪模塊，局部保護工藝采用膠合板或硅鈣板保護，二次分水器及地磚后貼工藝不需要表面保護。
5、管道試壓
管道施工完畢注水試壓，試驗壓力為6kg，壓力表長期保壓，移交裝修貼磚和鋪地板后，嚴禁地面打孔。
干式地暖簡易施工三句話：
1、確認地平面達鋪地板要求：房間對角高低差小于1.5公分、每2沿米地面偏差小于5毫米�？梢韵匕屙懧晢栴}。
2、先鋪防潮墊后鋪模塊�？梢韵匕寰植克绍泦栴}。
3、大面積中間放置木楞骨，邊角及過門處用水泥抹平處理�？梢韵匕寤蝿蛹皦Ω绍泦栴}。
最后，總結一下：
1、空氣源熱泵+(水箱+普通溫控+干式地暖高效末端)=高效兩聯供
2、空氣源熱泵+(水箱+冷暖溫控中心+干式地暖高效末端)=高效二聯供
高效兩聯供和高效二聯供并不是概念問題，而是有功能差異依據的。以上就是我今天講解的內容，謝謝大家!
