河北省涿州市百尺竿鎮煤改空氣源熱泵，采暖季實測運行費用為18.6元/㎡

相信很多朋友或客戶都會問：空調和空氣源熱泵長得很像，且都能制冷制熱，那他們有什么區別呢?為什么在廣大的北方地區，空氣源熱泵采暖成為政府首推和消費者的首選，而不是空調呢?

首先，兩者的原理是一樣的，使用側換熱介質不同。普通空調嚴格來說屬于“風冷冷熱風”設備，末端系統直接走氟，吹出的風冬天燥熱、夏天刺骨，這對人體健康來說是不宜的，俗稱“空調病”;而空氣源熱泵屬于“風冷冷熱水”設備，末端采用水循環，可采用地暖、暖氣片、風盤作為散熱設備，在保證溫度的同時，也能滿足房間的濕度，較為舒適。

其次，普通空調大多屬于常規機，環境溫度到-7℃時壓縮機處于保護狀態，即使通過調整參數使其工作，COP也很低，此時幾乎靠末端散熱器里電輔熱進行工作，耗電高;而魯禹空氣源熱泵在環境溫度-7℃時，COP=3.0，效率高，同樣的熱負荷耗電低。此外，兩者除霜上也有很大差異，這里不做贅述。

這也是為什么在采暖地區有空調的情況下，依然會采用暖氣片、地暖等作為冬季采暖的散熱裝置的原因，現在在政府“煤改電”的大力推廣下，空氣源熱泵扮演著重要的角色，對其的性能及使用效果要求極高，下面以河北省涿州市百尺竿鎮煤改空氣源熱泵的實際案例來說明。

1.工程簡介

本工程是河北省涿州市百尺竿鎮煤改空氣源熱泵項目，采暖面積共138㎡，雙層窗戶，37cm墻，層高3.3m，無外墻保溫，冬天地暖采暖，熱管間距20cm，原采用燃煤鍋爐采暖，室內溫度18～22℃。

2.設計思路

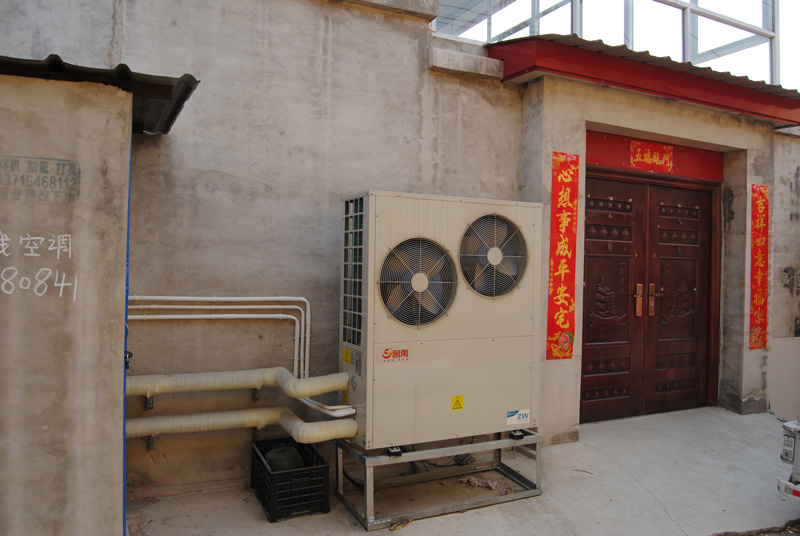

為減少客戶成本，充分考慮其室內系統原用，僅對熱源處進行改造�？紤]甲方規劃及整體美觀，該項目空氣源熱泵整體位置在機組房附近。

3.設計依據

《建筑給水排水設計規范》GB50015-2009

《民用建筑采暖通風與空氣調節設計規范》GB50019-2012

《熱泵熱水系統選用與安裝》06SS127

《室外給水設計規范》GB50013-2006

《建筑結構載荷規范》GB 5009-2001

《全國民用建筑工程設計技術措施》

客戶提供數據及要求

4.設計參數

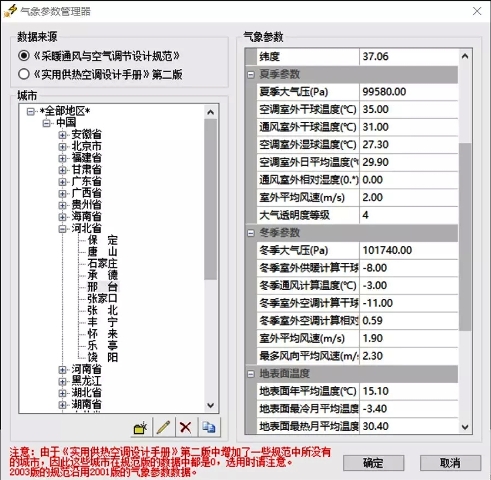

4.1室外計算參數

安裝地點：石家莊;

大氣壓力：冬季P=101740(pa);

采暖室外計算溫度to.w=-8℃;

室外平均風速：1.9m/s;

室外相對濕度59%;

計算采暖時間：11月15日到次年3月15日，共120天，如遇特殊氣候變化，提前供熱或延長供熱期限。

4.2室內計算參數

根據我國國家標準《全國民用建筑工程設計技術措施》2009JSCS-4 1.2.1得冬季采暖室內設計參數。

表1：長期逗留區域空氣調節室內計算參數

5.熱負荷計算

熱負荷計算包括圍護結構的耗熱量(包括朝向修正)和由門窗縫隙滲入室內的冷空氣耗熱量以及冷風侵入耗熱量，其中：

5.1圍護結構耗熱量

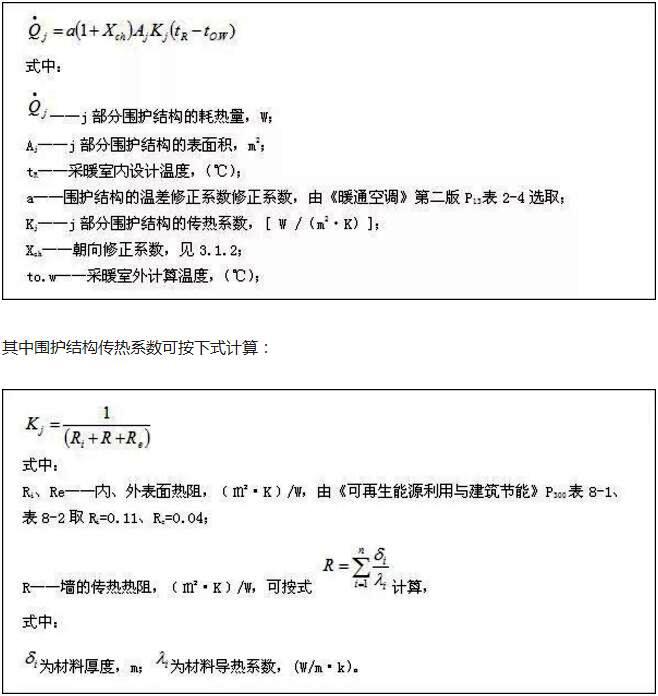

圍護結構的耗熱量應按下式計算：

5.2門窗縫隙滲入冷空氣的耗熱量

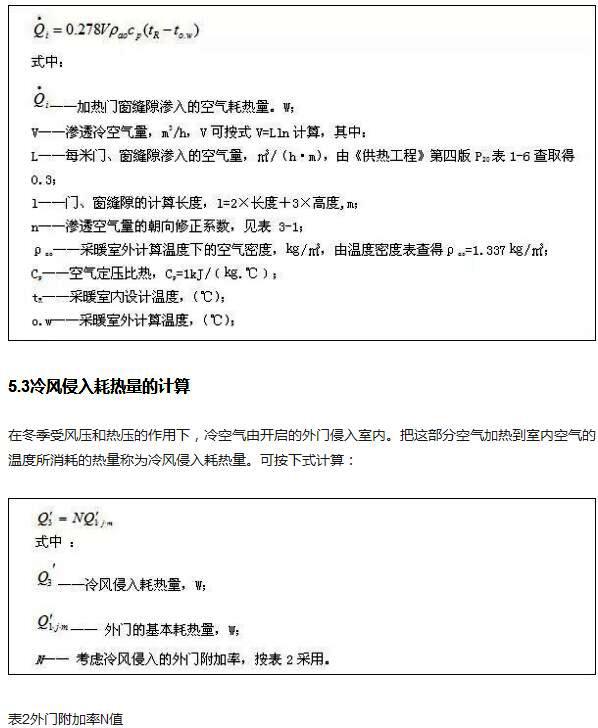

門窗縫隙滲入冷空氣的耗熱量應按下式計算：

注：n--建筑物的樓層數，本設計的附加率N=0.65n。

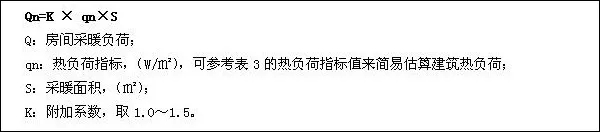

各房間計算熱負荷可采用(天正、鴻業、浩辰暖通軟件)進行計算。其中計算熱負荷為10.5KW。熱負荷也可以按該計算方法估算：

6.機組的選型及臺數

表3：房屋熱負荷匯總

根據計算，總熱負荷為10.88<12.5(-7℃)，選用魯禹超低溫(-25℃)6P恒溫冷暖機組1臺。如后期遇到極端天氣、取暖效果不佳或面積增加再進行啟動水箱電加熱補充。

7.水泵選型

根據系統流量及最不利環路壓力損失計算(參考《民用建筑供暖通風與空氣調節設計規范》計算方法)得出所需流量和揚程，同時保證系統3～8℃運行溫差，經查看原水泵流量及揚程皆滿足該項目使用。

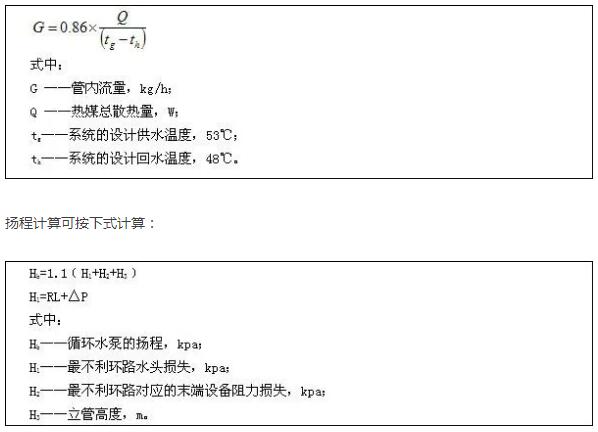

其中流量計算可按下式計算：

8.系統優勢

為考慮農村單相電電壓不穩問題，魯禹空氣源熱泵6P機組采用“3+3”雙系統，點擊啟動后，機組兩個壓機逐級啟動，間隔約30秒，使得6P機啟動變換成3P，有效降低啟動負荷。

該機組采用美國谷輪壓縮機，具有溫度保護、壓力保護等20項保護，時刻監控機組運行情況，保證機組穩定運行。同時采用特有的EVA噴氣増焓技術，可增加20%冷媒循環量，使一臺壓機實現雙級壓縮，制熱更強勁，-25℃正常啟動，-20℃時能效比高達2.08，達到業界先進水平。

其次，魯禹空氣源熱泵采用獨特的除霜技術(智能控制，有霜除霜，無霜不除)，即減少熱量損失，也能降低運行費用。

9.運行費用

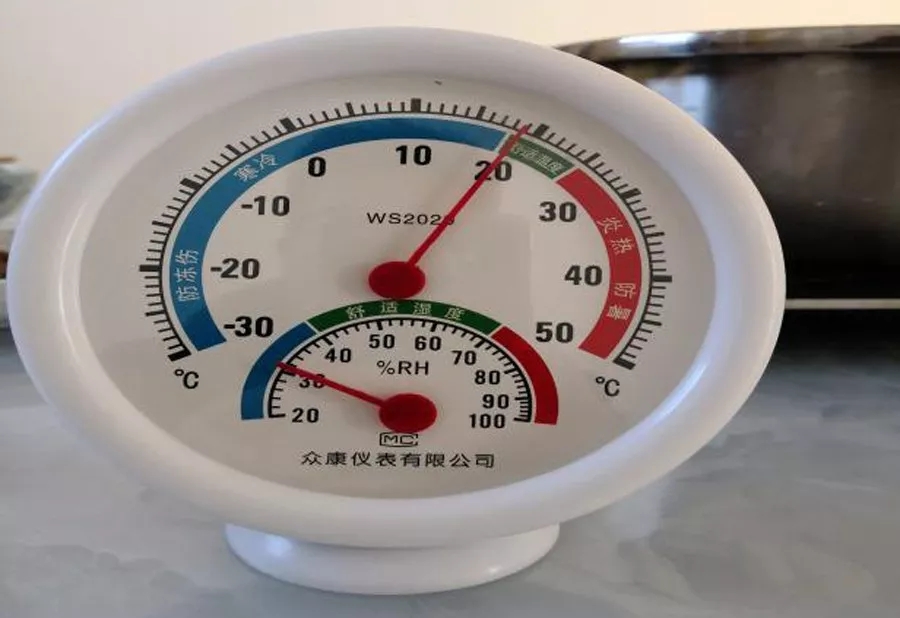

通過一個冬天檢測，室內采暖溫度才20℃左右普，運行數據如表4(平時電價0.52元，采暖季期間一度電補貼0.2元，共補貼10000度電)。

表4：采暖季運行費用
